漏泄通信系统

漏泄通信系统产品介绍：

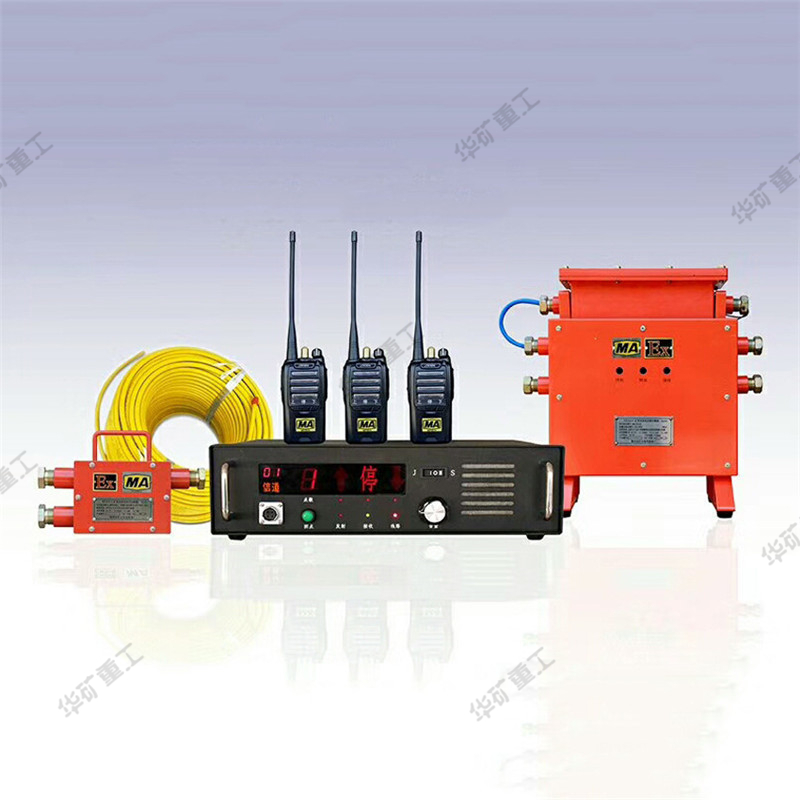

矿井漏泄通讯系统是专门用在矿井、隧道、人防工程等地下环境的无线电移动通讯系统。它的特点是信号传递清晰、准确、安全、可靠。  该系统主要有基地台、汇接机、泄漏电缆和多部手持机组成。它可以实现井上井下的指挥调度人员和机车、维修人员，以及个工作面工作人员直接对话；井下所有使用手持机人员可以通过基地台相互通话；也可以和地面上的有线电话网连接，达到井下手持机和井上普通电话机通话的目的。这样，井上、井下的指令和有关信息便能够及时沟通，对于提高劳动生产率的矿井管理具有重要的意义。由于它的配套设备较少，操作简便，安全可靠，价格便宜，深受煤矿欢迎。

漏泄通信系统产品应用：

1.用于矿井下机车调度的漏泄通讯系统工程组网：

本系统是用在井下联络、指挥巷道中机车运行的通讯设备组合，它可以出色地传送语音信号。安装了这套设备，机车调度站的人员可以随时灵活、迅速地对机车进行调度指挥；机车司机也可以将机车的状态以及所处的位置等有关情况向调度站及时反馈；从而保障了机车稳妥、安全、运行。为该系统配套的组件均为矿用本质安全型的设备，允许在具有煤尘、爆炸性气体的（矿井巷道）环境中使用。系统由基地站（包括基地台、汇接机、稳压电源、防爆手机），信号传输电缆（包括泄漏电缆、双向中继放大器）以及手持机三部分组成。基地站到移动电台的通话距离：单线15Km；带有分支的总距离可达到25km。地站的全部设备都可以放在矿井下调度室的桌面上，使用127V50Hz交流照明电就可以工作。

2. 用于斜井人车打点及竖井检修的矿井泄漏通讯系统组网：

本系统实现井上机房人员和斜井机车或竖井吊罐中维修人员相互通话的通讯设备。它可以有效地传递语音及打点信号，使井上有关人员和斜井及竖井内人员建立起紧密的联系。系统由设在机房内的基地台、稳压电源，铺设在井道中泄漏电缆以及人身携带的手持机所组成。基地台收到的语音、打点信号由机外的话筒喇叭发出，在85dB的噪音环境中仍能与手持机进行通话或打点联系。（基地台具有记忆并显示打点次数的功能）。该系统配套的设备均可以在具有煤尘、爆炸性气体的矿井中使用。安装了这套设备，能够保障斜井人员及竖井检修人员安全、可靠地工作。基地台、稳压电源安放在机房的桌面上，使用127V交流照明电。

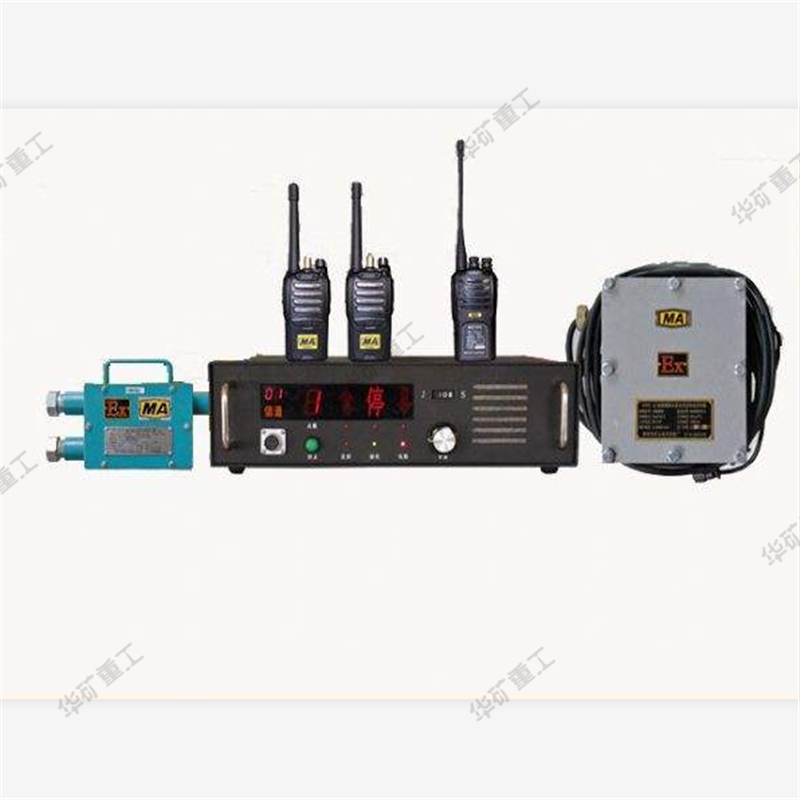

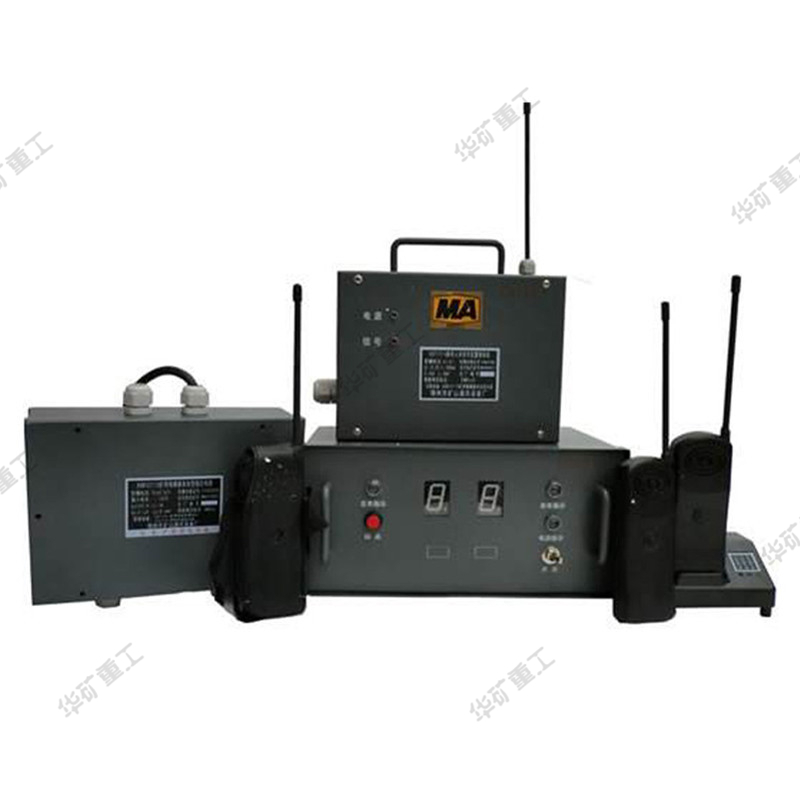

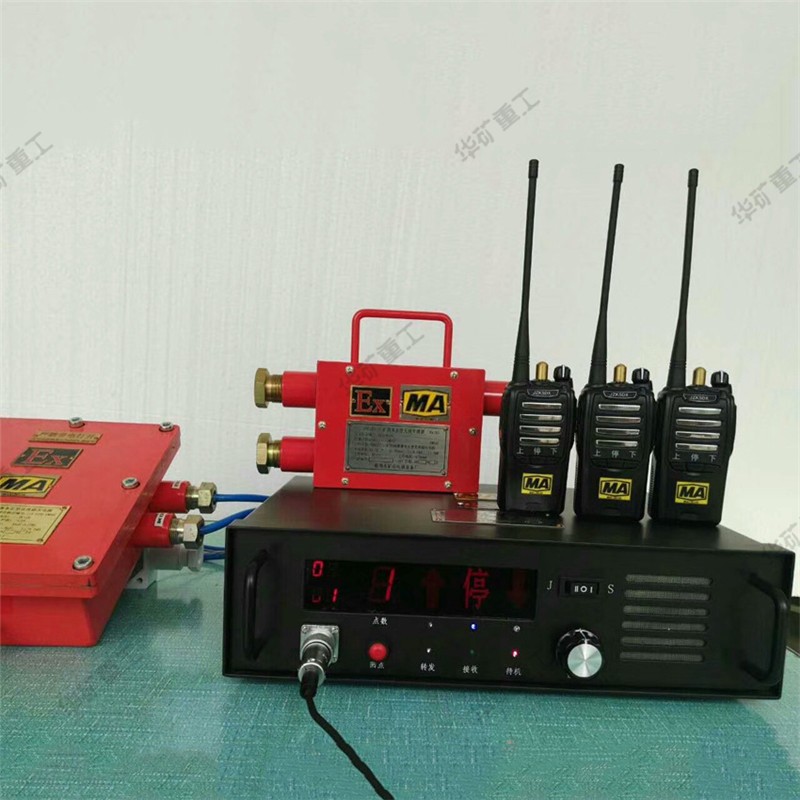

漏泄通信系统产品构成：

1.汇接机

汇接机是漏泄通讯系统的一个分机。本机与关联设备配套使用，可实现基地台天线端口与四路漏泄电缆之间的射频汇接

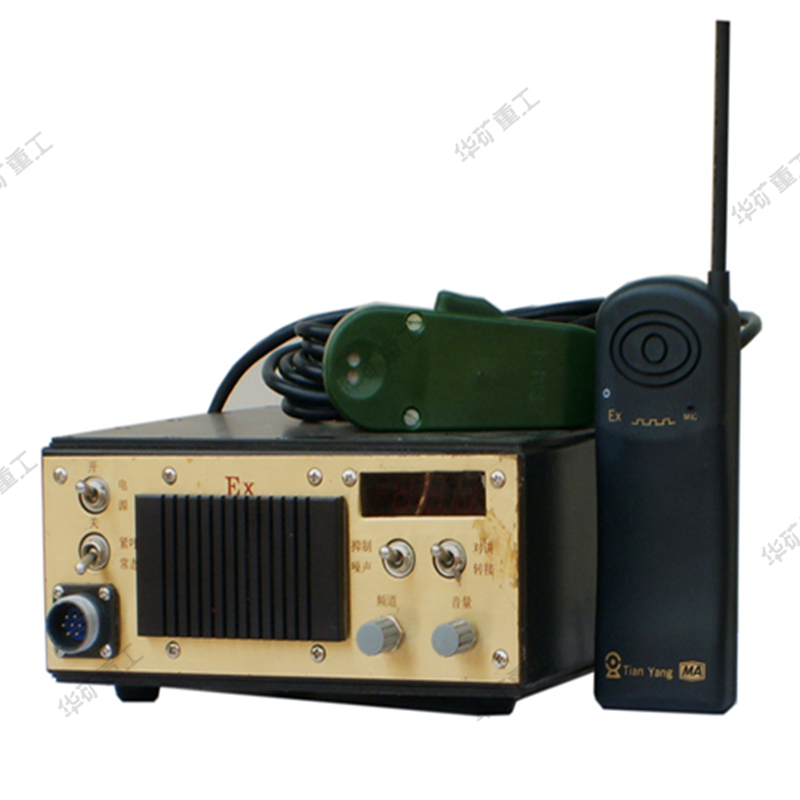

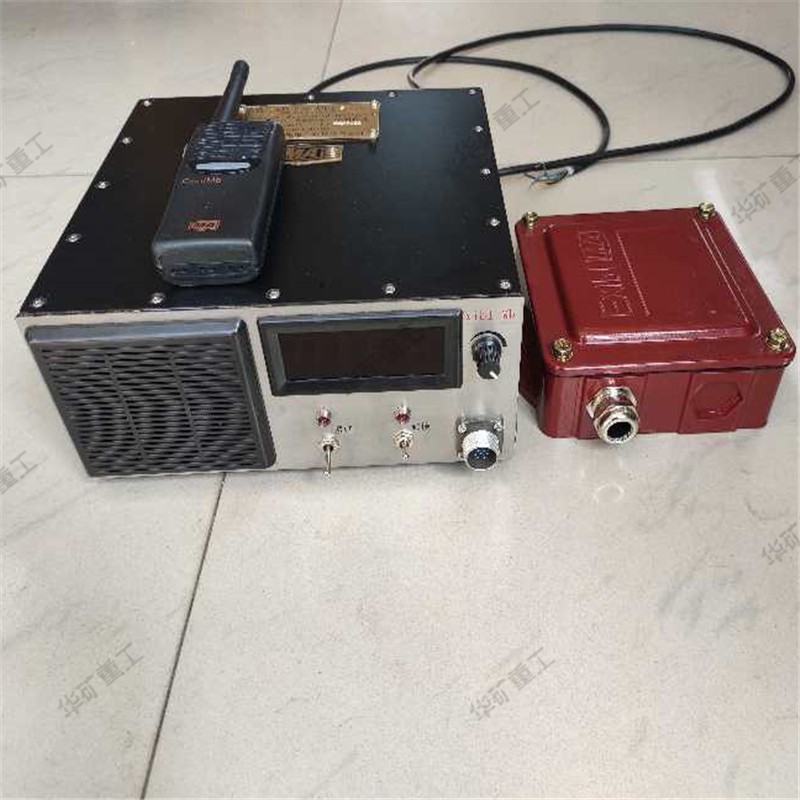

2.基地台

基地台是漏泄通讯系统的主机，供值班人员操纵使用。可实现与副机(手持机)双向通话和转接副机和副机之间的通话。也可以通过汇接机连接井上的有线电台与井下的电台，实现双向通话。

3.防爆电源

本电源设有短路和过流保护。

4.漏泄电缆

本系统采用的是“回旋叠绕式”结构的漏泄电缆，它性能良好，可靠性高，可以传输及辐射射频信号。在巷道中，它产生的无线电波信号强度比普通的漏泄电缆高出15dB，有很好的横向覆盖性，在去盲效应方面，比其它类似的电缆效果要好

5.通讯手机

手持机为井下流动作业人员配备。在巷道中，漏泄传输通道范围内，可实现与基地台的相互通话；通过基地台工作人员的操作，可以实现与井上有线电话的通话；也可以通过基地台实现手持机的互相通话。

6.双向放大器

双向中继放大器是漏泄通讯系统的配套设备。其作用是放大无线电射频信号，用以补尝漏电缆对信号传输的损耗。该放大器是在基地站(A)和手持机(B)之间两个方向上对传输的信号进行放大(A→B)(B→A)。它具有动态范围宽，ALC控制和低噪声的特点。该放大器分为两端口和三端口两种类型。三端口的一种是用来对泄漏电缆分支的。放大器具有多档衰减器，可弥补不同尺寸短电缆的传输损耗。
